Tai as manyciau, kad dievas nesukure

Pirštas viršun . Truputį, jeigu galima, plačiau, kokio storio metalas, siurblys koks, cilindrai, svoris bendras, o dar jeigu video atsirastų darbo

pritariu marko. abu bendrai sveikintume visos turimos info paviešinimą ;) .Brėžinukai, paveiksliukai ir visa kas yra. Pas patį irgi LĖTAI gimsta toks gaminukas. Tik deja lėtai ir dar su protrūkiais :]. Taip kad būtų labai naudinga pamatyt kai kuriuos tamstos sprendimo variantus, nes matosi kad kultūringai pagaminta.

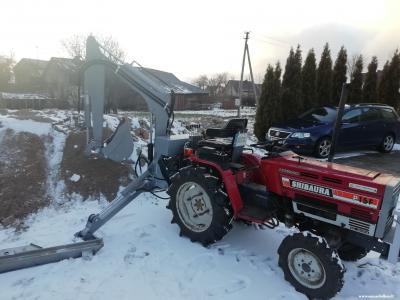

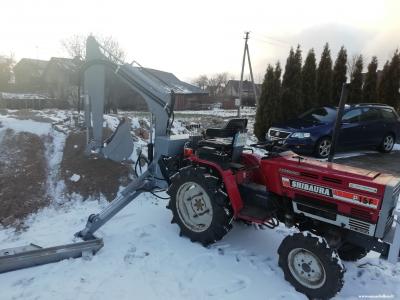

Sveiki, metalas pagrindinės strėlės 6mm. Antrosios 5mm
Siurblys Ns32 suka nuo darbinio tiesiai nes per Reduktorių per greitai, užtenka 750 darbinio padėties. Cilindrai 63 gilze, kotas 32, skirstytuvas bulgariskas. Jėgos turi labai daug, gerai ikibus atkelia visa traktoriuka per lapkes.. Kelia 3.2m, o į gylį dar ne išbandžiau bet virš 2m, turiu daugiau foto bet nemoku įkelti į komentarus

Aha, dar vienas + į japoniuko sąskaitą, tai gausus GTV greičių pasirinkimas, reduktoriaus kaip ir nereikia, o tai papildomas hemorojus visoj konstrukcijoje. Jeigu kasimo gylis iki 2 metrų, tai kaip ir daugiau nėr ko ir beprašyti, gi prūdo gilavandenėms žuvims auginti tokiu ir taip nekasi, o pamatai, vandentiekio, elektros trasos, kanalizacijos mazgai problemų jokių nesukels . Beja, kuom pjaustyta dalys strėlei? Plazma?

Dėl nuotraukų, paprasčiausia http://talpix.lt/ ten viskas lietuviškai ir tiesiogine nuoroda nukopijavus dedi i komentarus paskui jeigu reiks patvarkysim patis kad rodyt

Strėles šablonus pjausciau kampinių slifuokliu ir apslifavau radiusus🙂

Liuks

Aukštas lygis . Gamybos bazė taip pat liuksiška.
1. klausimas dėl posūkio mechanizmo: ne per silpnas, palyginus su pačio ekskavatoriaus dydžiu.? Aš prisižiūrėjau orginalių visokių variantų, tai turbūt per stambiai užsibrėžiau: visur 20-25 metalas. posūkiui irgi įvorę kažkur 150 - 120mm numačiau.
2. Kaip vyko visos stėrės geometrijos ir cilindrų ilgių "skaičiavimas"? Tiesiog maketų ir bandymų keliu ar turėjot kažkokį eskizą?

Posūkio mechanizmas silpnokas, jau buvo išplėše, bet buvau su tigu plona siūlė praleidęs, dabar su kempu uzvirinau bus matyt kaip laikys jei nelaikys teks tobulinti, strėlės forma dariau pagal jcb 801.4 ekskavatoriuka, pasidariau šabloną iš kartono, cilindrus taikliau rusiškus, idealiai tokiu neradau kokie ten buvo, ta prasme ilgių, tai teko trumpinti 2 cilindrus
